MÁY KHẮC CNC – NHỮNG ĐIỀU CẦN BIẾT.

1.Trước hết chúng ta cùng tìm hiểu thuật ngữ CNC là gì?

     Có nhiều định nghĩa khác nhau về thuật ngữ CNC, tuy nhiên xét dưới góc độ người sử dụng máy CNC – viết tắt cho Computer  Numerical  Control. Máy CNC là hệ thống các máy phay CNC, máy cắt CNC, máy khắc CNC điều khiển thông qua hệ thống máy vi tính. Trong bài viết này chúng ta sẽ đi sâu tìm hiểu về sản phẩm máy khắc CNC.

2.Cấu tạo máy CNC.

A.Cơ khí

-  Khung máy: Được cấu tạo từ thép định hình hoặc thép đúc, sau đó gia công trên máy CNC để đảm bảo độ chính xác.

 - Hệ thống truyền động bao gồm các thanh dẫn hướng (dẫn hướng vuông hoặc tròn), thanh răng- bánh răng, vitme- đai ốc, hộp số giảm tốc, động cơ (động cơ bước có phản hồi động cơ AC servo, DC servo)

-  Động cơ trục chính (Spindle - củ đục)

B.Phần điện.

-  Hệ thống máy tính, card điều khiển và phần mền ( có nhiều bộ điều khiển khác nhau được sử dụng, có thể là các bộ điều khiển không cần dùng máy tính), thông thường sẽ là NCstudio, Mach3, RichAuto, …

- Các Driver điều khiển vị trí chính xác các động cơ

- Biến tần điều khiển tốc độ cho Spindle - củ đục.

- Tủ điện chứa các thiết bị ( Aptomat, khởi động từ, các thiết bị bảo vệ, đèn báo…)

3.Phân loại máy khắc CNC.

Về cấu tạo máy khắc CNC được chia làm 2 loại máy khắc CNC 3 trục và máy khắc CNC 4 trục.
Máy CNC 3 trục:
3 trục của máy là các trục tọa độ X (chiều rộng), Y(chiều dài) và Z (chiều cao)của máy. Máy CNC 3 trục dùng để cắt 2D, khắc 3D
   - Máy CNC 3 trục có hệ thống mặt bàn là nhôm định hình dùng để kê sản phẩm, các rãnh trên mặt bàn để bắt vam kep, cố định sản phẩm  đảm bảo sản phẩm không bị xê dịch trong suốt quá trình gia công.

Máy CNC 4 trục:

-  Máy CNC 4 trục đục tượng ngoài chuyển động của 3 trục XYZ trong hệ tọa độ     thông thường còn thiêt kế thêm trụ xoay (trục thứ 4) để đục 4D, khắc tượng, trục cầu thang.

-  Máy CNC 4 trục không có hệ thống mặt bàn, phôi gỗ cố định bằng bộ chống tâm, mâm cặp của trục xoay, trục xoay vừa có tác dụng giữ phôi gỗ, vừa xoay đều phôi gỗ trong quá trình gia công.

 - Về kích thước máy CNC được chia làm 2 loại:

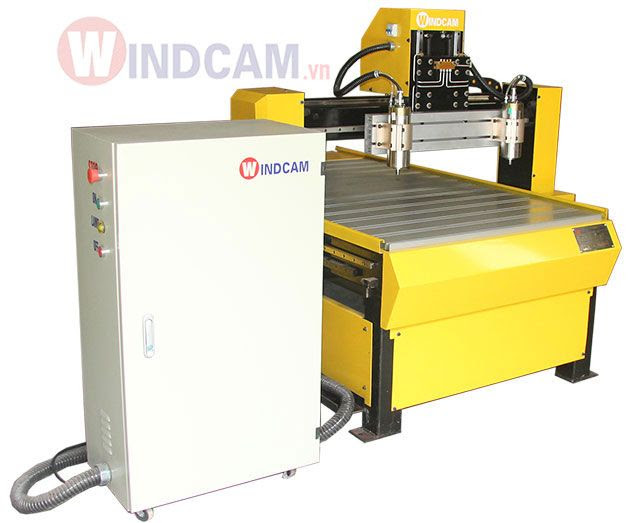

 Máy CNC mini với số đầu khắc từ 1 – 2 đầu khắc, hành trình gia công của máy nhỏ từ 600 – 1500mm.

·         Máy CNC khổ lớn: là những loại máy khắc CNC có hành trình gia công lớn từ 1,3m đến 3,2m số đầu khắc của máy CNC khổ lớn từ 4 đầu đến 16 đầu khắc.

Công dụng của máy khắc CNC:

Máy khắc CNC có vô vàn các ứng dụng  trong hầu hết các lĩnh vực của đời sống.

·         Trong lĩnh vực quảng cáo: Máy CNC được dùng để cắt vách ngăn, cắt chữ inox, cắt vật liệu quảng cáo.

·         Trong lĩnh vực đồ gỗ thủ công mỹ nghệ: Máy CNC dùng để khắc tranh gỗ, tượng gỗ vi tính, sản xuất đồ gỗ nội thất.

·         Máy CNC điêu khắc đá dùng để điêu khắc tranh đá, khắc bia mộ, phay cắt kim loại để làm khuôn mẫu
            Máy khắc CNC còn được dùng để làm đồ trang sức từ sừng, ngà voi…

Tùy theo các đặc điểm, yêu cầu sản xuất mà khách hàng lựa chọn máy khắc CNC đúng cách phù hợp với yêu cầu sản xuất của mình.
